大储，也称为表前储能或电源侧储能，通常容量较大，一般在几十MWh至数百MWh之间
。其产品形态主要以兆瓦级集装箱式电池储能系统（BESS）为主，主要应用于电网级别的电力调节和稳定，服务于电力公司和大型电力基础设施
。?

9888拉斯维加斯的通讯产品在大储的应用如下：

● 以通讯？椤⑷砑包方式嵌入在BMS总控或显控内实现IEC61850 MMS功能；

● 以通讯？椤⑼夤彝ㄑ豆芾砘绞，协助PCS实现IEC61850 MMS、GOOSE功能；

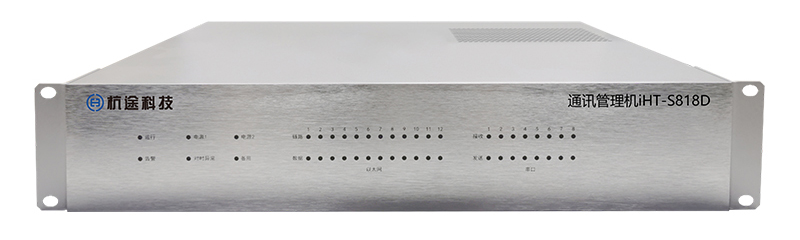

● 以通讯管理机（EMU）方式，完成BMS、动环、消防等设备的数据采集和转发
。

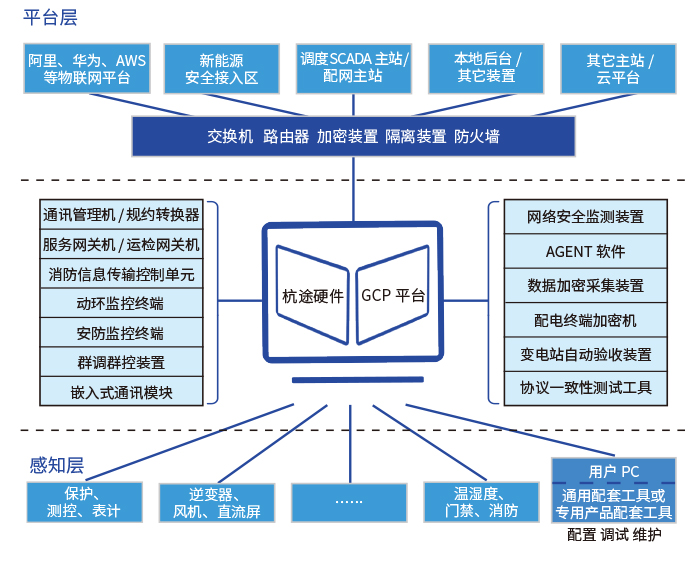

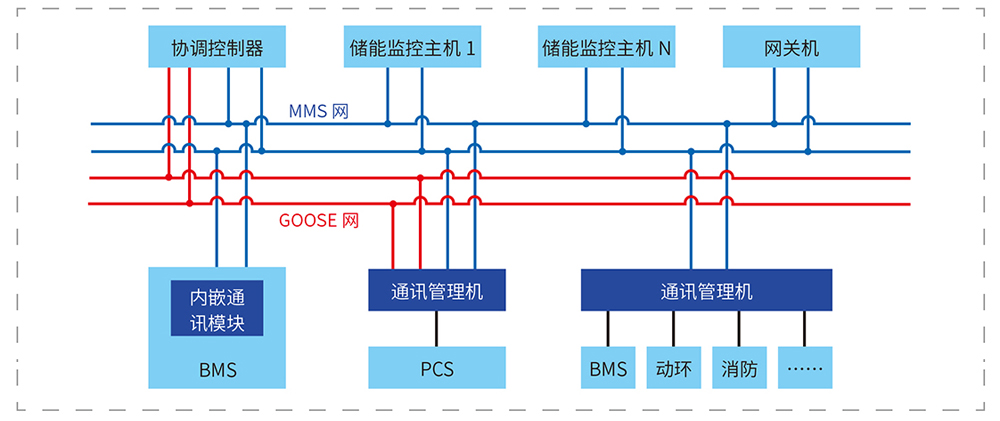

1.整体系统架构

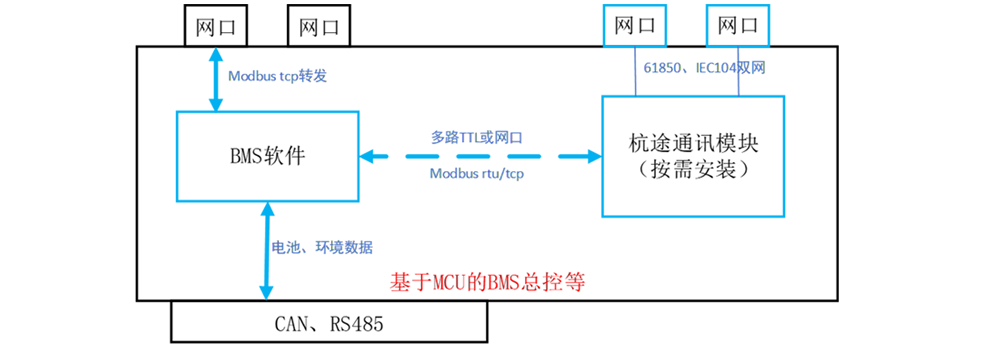

2.BMS通讯？槁呒芄

● 传统的BMS总控基于MCU开发，无法支撑IEC61850功能，通过嵌入9888拉斯维加斯通讯？，通讯？樘峁┒嗦稵TL或网口与MCU通讯获取数据；

● 将通讯？榈腞J45座子引出2路网口用于转发IEC61850或IEC104；

● PCS的通讯？榉绞嚼嗨，可以实现61850的GOOSE和MMS功能
。

3.BMS软件包逻辑架构

● 当BMS总控性能不低于四核ARM A7时，也可采用软件包方式；

● 在BMS总控内，安装9888拉斯维加斯软件包，通过127.0.0.1与BMS软件建立TCP连接，并将获取的数据转发IEC61850或者IEC104
。

● 支持RS485、RJ45、光口、DI、DO等物理接口；

● 支持通过相同或不同的通讯协议，与多个主站或平台交互；

● 支持MODBUS_RTU/TCP、IEC103、IEC104、IEC61850 MMS、GOOSE以及CMS等规约；

● 支持B码对时、NTP对时、通讯协议对时；

● 支持AB网冗余
。

● 优化Modbus地址表和通讯方式，加快数据的上送和命令的下发速度；

● 采用经过裁剪的嵌入式linux操作系统，并进行了实时性优化，满足了GOOSE应用的响应时间和时限的要求；

● 丰富的协议库，支持电力行业50余种标准通讯规约，500余种变种或自定义规约；

● 通讯？椤⑷砑包以及整机方案在储能行业有大量的稳定运行经验，IEC61850 MMS和GOOSE协议兼容适配过绝大多数EMS平台
。
